Корисна модель «Блок коробок електромонтажний універсальний»

Корисна модель належить до електрики, а саме до пристроїв, що використовуються в електричних мережах будинків житлового, комунального та виробничого призначення, зокрема для монтажу електричних резеток та вимикачів схованого встановлення.

Відома електромонтажна коробка для електропристроїв схованого встановлення, що має пустотілий корпус, споряджений отворами для заведення монтажних дротів та зовнішніми елементами з’єднання в секційні блоки [Коробка монтажна К-207 УХЛ2, ЧУП «Светоприбор», Білорусь].

Проте електромонтажні коробки даного типу, скомпоновані в секційні блоки, є трудомісткими в монтажі, не є універсальними, оскільки конструктивно передбачають використання окремо під штукатурку і окремо під гіпсокартон.

Найбільш близьким до корисної моделі, що заявляється, є електромонтажна коробка під штукатурку, що складається з пустотілого корпуса секційного типу, спорядженого отворами для заведення монтажних дротів та елементами кріплення функціональних приладів. [Коробки приладні КР-64/2, КР-64-3, КР-64-4, КП-64-5, ДП «Копос Електро УА», Україна].

Проте в даній електромонтажній коробці не передбачено розділення корпуса секційного типу на окремі блоки, при необхідності встановлення окремо одинарної коробки, окремо спарених коробок, чи інших комбінацій, що приводить до незручності їх використання і встановлення. Крім цього дані типи коробок не є універсальними, передбачені для встановлення тільки під штукатурку, що обмежує їх використання.

В основу корисної моделі поставлено задачу створення блоку коробок електромонтажних універсальних шляхом конструктивних змін корпуса секційного типу, забезпечити можливість встановлення в різних комбінаціях кількості секцій/одинарних коробок, як у пустотілі стіни (під гіпсокартон різної товщини)/гак і під штукатурку.

Задача корисної моделі, вирішується тим, що в блоці коробок електромонтажному універсальному, що складається з пустотілого корпуса секційного типу, спорядженого отворами для заведення монтажних дротів та елементами кріплення функціональних приладів, згідно корисної моделі, корпус виготовлений із поліпропілену методом лиття під тиском у вигляді суцільного секційного блоку, що включає щонайменше секцію з двох спарених пустотілих коробок з заокругленими стінками з властивістю варіантного компонування в єдиний блок з аналогічними секціями спарених коробок і з секціями із одинарної коробки бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною випуклістю забезпечує вільний прохід монтажних дротів, коробки мають стикувально-опорні площинні виступи, розміщені контурно, і розділені між собою тонкою перегородкою, по обидва боки якої вилито кріпильні елементи у вигляді вертикальних стрижнів, дещо менші вертикальні стрижні, розміщені на діаметрально протилежних стінках над отворами для заведення монтажних дротів і два радіально протилежні стрижні, розміщені на бічних стінках, що закінчуються отвором з різьбою під шуруп, при цьому два радіально протилежні стрижні виконані спареними, в одному із яких із зовнішнього боку виконано вертикальний паз для розміщення кріпильного елемента, у вигляді рухомої в цих пазах фіксаційної лапки з регулювально-фіксаційним шурупом, діапазон рухомості якої регулюється в межах довжини регулювально-фіксаційного шурупа, при цьому паз переходить в бічне розширене заглиблення в дні корпуса з можливістю розвертання лапок в скрите положення зручності монтажу і з можливістю використання блоку у гіпсокартоні різної товщини, крім того, отвори для заведення монтажних дротів у дні і на зовнішніх стінках коробок закриті перфорованими перегородками, і перегородка між спареними коробками по обидва боки вертикальних стрижнів має тонкостінну ділянку з можливістю видалення за потреби заведення додаткових монтажних дротів. Крім того, що секція спарених коробок додатково скомпонована з одинарною круглою коробкою аналогічної конструкції, і з’єднана в суцільний корпус бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною випуклістю забезпечує вільний прохід монтажних дротів, з властивістю варіантного використання з розділенням блоку окремо на блок із секції спарених коробок і одну одинарну коробку. Крім того, що секція спарених коробок додатково скомпонована із такою ж секцією із спарених коробок аналогічної конструкції, з’єднаних в суцільний корпус бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною випуклістю забезпечує вільний прохід монтажних дротів, з властивістю варіантного використання з розділенням блоку на два окремі блоки із двох секцій спарених коробок.

Крім того, що секція спарених коробок додатково скомпонована із такою ж секцією спарених коробок і з одинарною коробкою аналогічної конструкції, з’єднаних в суцільний корпус бічними перегородками і дном, у місці з’єднання секцій спарених коробок і одинарної, відповідно, з аналогічними дугоподібними випуклостями дна, що забезпечують вільний прохід монтажних дротів через дотичні монтажні отвори, з властивістю варіантного використання з розділенням блоку окремо на два окремих блоки із двох секцій спарених коробок і окремо однієї одинарної, окремо на блок із секції спарених коробок з одинарною і окремо на блок із секцією спарених коробок, окремо на блок з двох секцій спарених коробок і окремо одинарної коробки. Крім того, що корпус, виготовлений із поліпропілену методом лиття під тиском у вигляді суцільного секційного блоку, що включає більше п’яти пустотілих коробок, при цьому компонування кожної наступної секції спарених коробок/одинарної коробки аналогічної конструкції в єдиний блок пропорційно збільшує кількість з’єднувальних бічних перегородок і дна з дугоподібною випуклістю, що забезпечує вільний прохід монтажних дротів через    дотичні    монтажні    отвори,    з    властивістю    багатоваріантного використання з розділенням блоку окремо на секції із спарених коробок і окремо однієї одинарної коробки і чисельно компоновані їх варіанти.

Наявність у пустотілому корпусі стикувально-опорних площинних виступів, розміщених контурно, і двох радіально протилежних стрижнів, виконаних спареними, в одному із яких із зовнішнього боку виконано вертикальні пази для розміщення кріпильних елементів, у вигляді рухомих в цих пазах фіксаційних лапок з регулювально-фіксаційним шурупом, при цьому перехід пазу в бічне розширене заглиблення в дні корпуса забезпечує можливість розвертання лапок в скрите положення зручності монтажу і можливість використання блоку у гіпсокартоні різної товщини, або під штукатурку, для чого передбачені фіксаційні лапки можуть демонтуватися, а конструктивне компонування блоку з іншими секціями спарених коробок/одинарними коробками аналогічної конструкції з’єднанням в єдиний блок бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібно забезпечує вільний прохід монтажних дротів, надає блоку властивість варіантного використання з розділенням блоку на таку кількість коробок, яку вимагають електропобутові прилади згідно потреби чи проектного рішення електромереж.

Таким чином, сукупністю відомих і пропонованих суттєвих ознак маємо комплексне технічне рішення, яке забезпечує вирішення поставленої задачі корисної моделі, зокрема можливість встановлення в різних комбінаціях кількості коробок, в тому числі і одинарної коробки, як у пустотілі стіни (під гіпсокартон різної товщини), так і під штукатурку.

Суть корисної моделі пояснюється кресленням.

Креслення корисної моделі

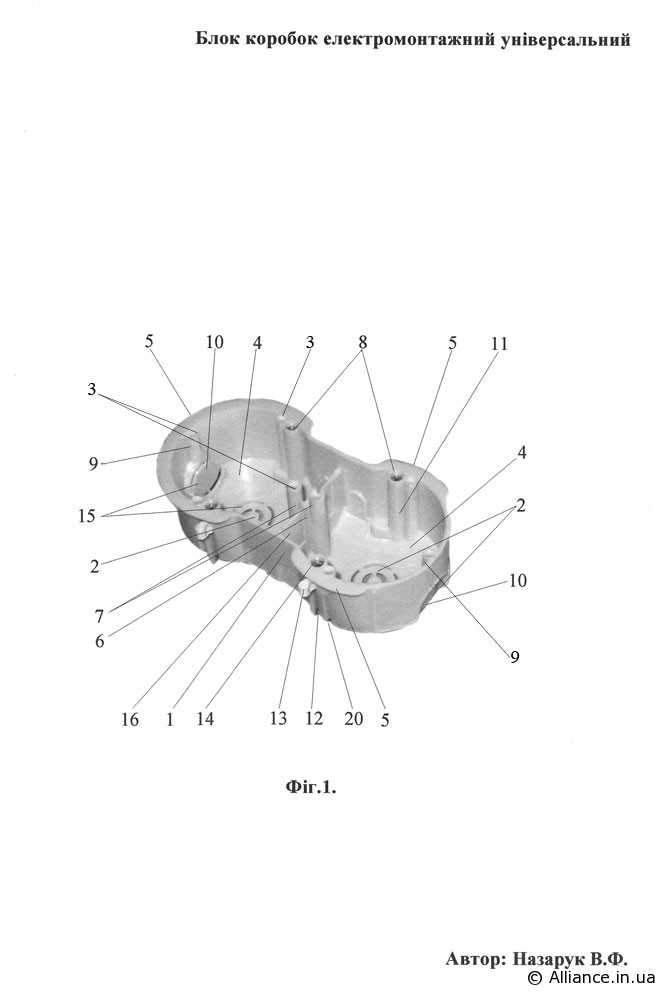

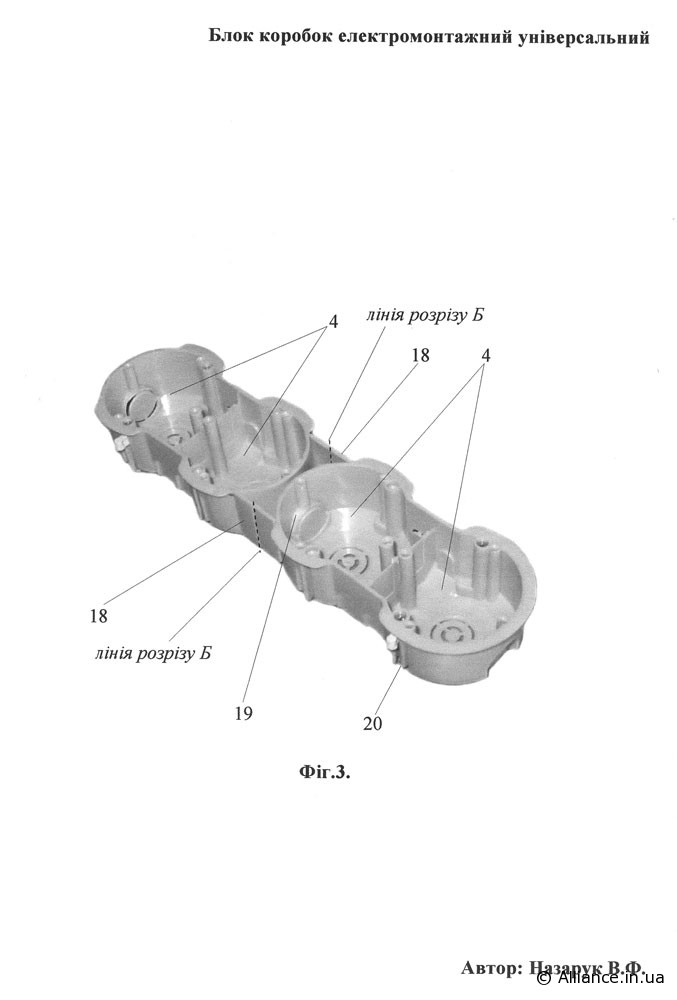

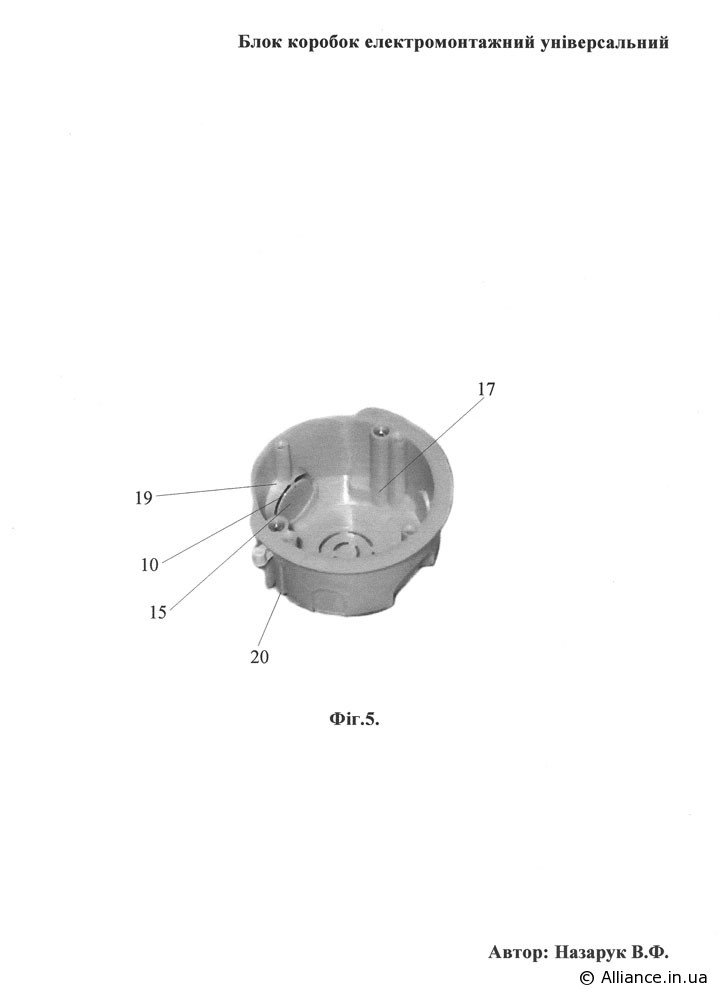

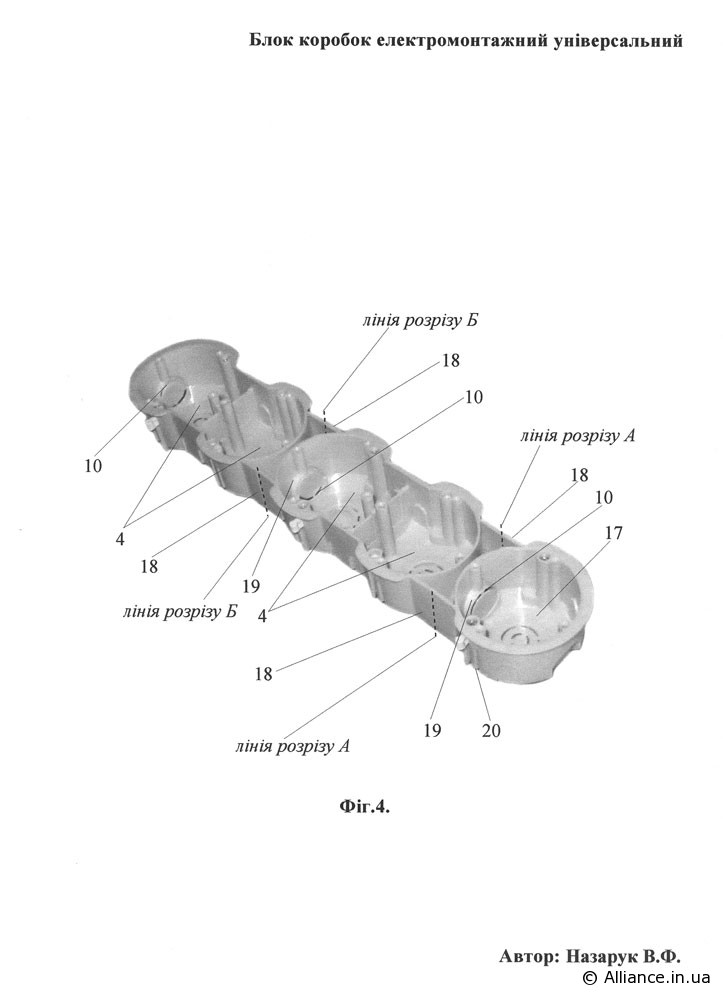

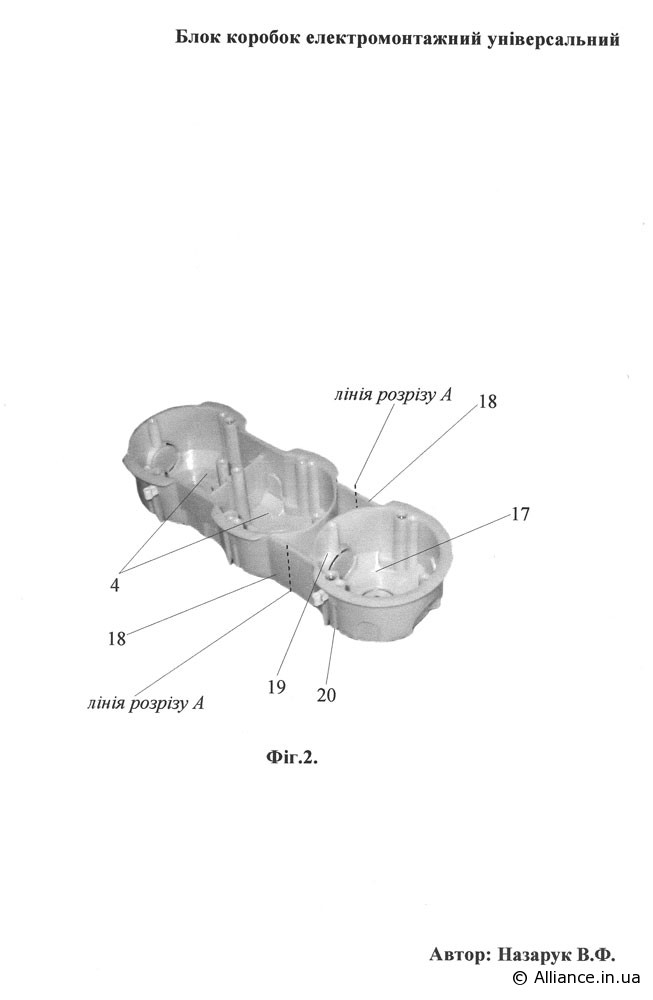

На Фіг. 1 наведено блок коробок електромонтажний універсальний з 2-а коробками, на Фіг. 2 – блок коробок електромонтажний універсальний з 3-а коробками, на Фіг. З – блок коробок електромонтажний універсальний з 4-а коробками, на Фіг.4 – блок коробок електромонтажний універсальний з 5-а коробками, на Фіг. 5 – блок коробок електромонтажний універсальний з 1-ю коробкою.

Блок коробок електромонтажний універсальний складається з пустотілого корпуса секційного типу 1, спорядженого отворами для заведення монтажних дротів 2 та елементами кріплення функціональних приладів 3, при цьому, згідно корисної моделі, корпус (1), виготовлений із поліпропілену, як приклад, за ТУ У 24.1-322 92 929-003:2007, методом лиття під тиском у вигляді єдиного секційного блоку, і включає щонайменше секцію із двох спарених пустотілих коробок 4 з заокругленими стінками, що мають дугоподібні стикувально-опорні площинні виступи 5, розміщені контурно, і розділені між собою тонкою перегородкою 6, по обидва боки якої вилито кріпильні елементи у вигляді вертикальних стрижнів 7, дещо менших вертикальних стрижнів 9, розміщених на діаметрально протилежних стінках над отворами 10 для заведення монтажних дротів і двох радіально протилежних стрижнів 11, розміщених на бічних стінках, які закінчуються отвором з різьбою 8 під шуруп, при цьому два радіально протилежні стрижні (11) виконані спареними, в одному із яких із зовнішнього боку виконано вертикальні пази 12 для розміщення кріпильних елементів, у вигляді рухомих в цих пазах фіксаційних лапок 13 з регулювально-кріпильними шурупами 14, з можливістю використання блоку у гіпсокартоні різної товщини. Пази (12) переходять в бічне розширене заглиблення 20 в дні корпуса для розвертання лапок в скрите положення зручності монтажу.

Отвори для заведення монтажних дротів 10, у дні і на зовнішніх стінках коробок, закриті перфорованими перегородками 15. Перегородка (6) між спареними коробками по обидва боки вертикальних стрижнів (7) має тонкостінну ділянку 16 з можливістю видалення за потреби. Крім того, секція спарених коробок (4) додатково скомпонована з одинарною круглою коробкою 17, аналогічної конструкції і з’єднана в суцільний корпус (Фіг.2) бічними перегородками 18 і дном 19, яке над дотичними монтажними отворами (10) дугоподібно забезпечує вільний прохід монтажних дротів, з властивістю варіантного використання розділенням блоку по лінії розрізу А-А окремо на блок із секції спарених коробок (Фіг.1) і одну одинарну коробку (Фіг.5). Крім того, секція спарених коробок (4) додатково скомпонована із такою ж секцією спарених коробок (4) аналогічної конструкції, що з’єднані в суцільний корпус (Фіг.З) бічними перегородками (18) і дном (19), яке над дотичними монтажними отворами (10) дугоподібно забезпечує вільний прохід монтажних дротів, з властивістю варіантного використання з розділенням блоку по лінії розрізу Б-Б на два окремі блоки із секцій спарених коробок, один із яких наведено на Фіг. 1. Крім того, секція із спарених коробок (4) додатково скомпонована із такою ж секцією спарених коробок (4) і з одинарною коробкою (Фіг.5) аналогічної конструкції, що з’єднані в суцільний корпус (Фіг.4) бічними перегородками (18) і дном (19), у місці з’єднання секцій спарених коробок (4) і одинарної (Фіг.1), відповідно, з аналогічним дугоподібним забезпеченням (19) вільного проходу монтажних дротів через дотичні монтажні отвори (10), з властивістю варіантного використання з розділенням блоку по лініях розрізу А-А і\або Б-Б, відповідно, окремо на два блоки із секцій спарених коробок (Фіг.1) і окремо однієї одинарної (Фіг.5), окремо на блок із секції спарених коробок з одинарною (Фіг. 2) і окремо на блок із секції спарених коробок (Фіг.1), окремо на блок з двох секцій спарених коробок (Фіг.1) і окремо одинарної (Фіг.5). Варіант конструкції блока, що містить більше п’яти коробок, включає блок, наведений на Фіг.4 , додатково скомпонований з одинарною коробкою, Фіг.5, або секцією спарених коробок, Фіг.1, при цьому кожне компонування пропорційно збільшує число з’єднувальних бічних перегородок 18 і дна з дугоподібною випуклістю 19 в корпусі 1.

Блок коробок електромонтажний універсальний використовують так. Спочатку готують місце під його встановлення, з урахуванням вибраної кількості коробок в блоці за потреби розділивши його по лініях розрізу А-А і/або Б-Б, відповідно.

За умови встановлення вибраного блока в стіни під штукатурку попередньо готують заглибини за формою і розміром відповідного блока з урахуванням кількості коробок. Встановлюють блок у заглибину і заводять монтажні дроти через отвори 10, видаливши попередньо перфоровані перегородки 15. Крім того попередньо перед встановленням блока демонтують фіксаційні лапки 13 з регулювально-кріпильними шурупами 14, які в даному варіанті зайві. За необхідності заведення додаткових монтажних дротів видаляють тонкостінні ділянки 18 у перегородках 6. Закріплений таким чином блок коробок відповідною технологією після висихання готовий для монтажу електроприладів (розеток, вимикачів та їх комбінацій), для кріплення яких використовують додаткові шурупи, передбачені в кріпильних елементах 3.

За умови встановлення блока в пустотілих стінах з використанням гіпсокартону, аналогічно попередньо готують отвір у гіпсокартоні за формою і розміром відповідного блоку з урахуванням кількості коробок в ньому. Встановлюють блок у заглибину, попередньо повернувши і встановивши лапки 13 в розширене заглиблення 20 паза 12 регулювально-кріпильними шурупами 14 для зручності монтажу, і заводять монтажні дроти через отвори 10, видаливши попередньо перфоровані перегородки 15. Далі встановлюють блок коробок 1 таким чином, щоб дугоподібні стикувально-опорні площинні виступи 5 контурно опирались на зовнішню площину гіпсокартону, а фіксаційні лапки 13, з внутрішнього боку регулювально-кріпильними шурупами 14 розвернулися в робоче положення і підтягнулися по пазу 12 і зафіксувалися у гіпсокартоні відповідної товщини. За необхідності заведення додаткових монтажних дротів також видаляють тонкостінні ділянки 18 у перегородках 6. Закріплений таким чином блок коробок готовий для монтажу електроприладів (резеток, вимикачів та їх комбінацій) за вибраним варіантом проектного рішення, чи відповідною потребою, також з використанням для кріплення додаткових шурупів, передбачених в кріпильних елементах 3.

Корисна модель забезпечує можливість встановлення блока коробок електромонтажних     універсальних     в     різних     комбінаціях     кількості секцій/одинарних коробок,  як у пустотілі  стіни  (під гіпсокартон різної товщини), так і під штукатурку.

Формула корисної моделі

  1. Блок коробок електромонтажний універсальний, що складається з пустотілого корпуса секційного типу, спорядженого отворами для заведення монтажних дротів та елементами кріплення функціональних приладів, який відрізняється тим, що корпус виготовлений із поліпропілену методом лиття під тиском у вигляді суцільного секційного блоку, що включає щонайменше секцію з двох спарених пустотілих коробок з заокругленими стінками з властивістю варіантного компонування в єдиний блок з аналогічними секціями спарених коробок і з секціями із одинарної коробки бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною випуклістю забезпечує вільний прохід монтажних дротів, коробки мають стикувально-опорні площинні виступи, розміщені контурно, і розділені між собою тонкою перегородкою, по обидва боки якої вилито кріпильні елементи у вигляді вертикальних стрижнів, дещо менші вертикальні стрижні, розміщені на діаметрально протилежних стінках над отворами для заведення монтажних дротів і два радіально протилежні стрижні, розміщені на бічних стінках, що закінчуються отвором з різьбою під шуруп, при цьому два радіально протилежні стрижні виконані спареними, в одному із яких із зовнішнього боку виконано вертикальний паз для розміщення кріпильного елемента, у вигляді рухомої в цих пазах фіксаційної лапки з регулювально-фіксаційним шурупом, діапазон рухомості якої регулюється в межах довжини регулювально-фіксаційного шурупа, при цьому паз переходить в бічне розширене заглиблення в дні корпуса з можливістю розвертання лапок в скрите положення зручності монтажу і з можливістю використання блоку у гіпсокартоні різної товщини, крім того, отвори для заведення монтажних дротів у дні і на зовнішніх стінках коробок закриті перфорованими перегородками, і перегородка між спареними коробками по обидва боки вертикальних стрижнів має тонкостінну ділянку з можливістю видалення за потреби заведення додаткових монтажних дротів.
  2. Блок коробок електромонтажний універсальний за п.1, який відрізняється тим, що секція спарених коробок додатково скомпонована з одинарною круглою коробкою аналогічної конструкції, і з’єднана в суцільний корпус бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною    випуклістю    забезпечує    вільний    прохід    монтажних    дротів,    з властивістю варіантного використання з розділенням блоку окремо на блок із секції спарених коробок і одну одинарну коробку.
  3. Блок коробок електромонтажний універсальний за п.1, який відрізняється тим, що секція спарених коробок додатково скомпонована із такою ж секцією із спарених коробок аналогічної конструкції, з’єднаних в суцільний корпус бічними перегородками і дном, яке над дотичними монтажними отворами дугоподібною випуклістю забезпечує вільний прохід монтажних дротів, з властивістю варіантного використання з розділенням блоку на два окремі блоки із двох секцій спарених коробок.
  4. Блок коробок електромонтажний універсальний за п.1, який відрізняється тим, що секція спарених коробок додатково скомпонована із такою ж секцією спарених коробок і з одинарною коробкою аналогічної конструкції, з’єднаних в суцільний корпус бічними перегородками і дном, у місці з’єднання секцій спарених коробок і одинарної, відповідно, з аналогічними дугоподібними випуклостями дна, що забезпечують вільний прохід монтажних дротів через дотичні монтажні отвори, з властивістю варіантного використання з розділенням блоку окремо на два окремих блоки із двох секцій спарених коробок і окремо однієї одинарної, окремо на блок із секції спарених коробок з одинарною і окремо на блок із секцією спарених коробок, окремо на блок з двох секцій спарених коробок і окремо одинарної коробки.
  5. Блок коробок електромонтажний універсальний за п.1, який відрізняється тим, що корпус, виготовлений із поліпропілену методом лиття під тиском у вигляді суцільного секційного блоку, включає більше п’яти пустотілих коробок, при цьому компонування кожної наступної секції спарених коробок/одинарної коробки аналогічної конструкції в єдиний блок пропорційно збільшує кількість з’єднувальних бічних перегородок і дна з дугоподібною випуклістю, що забезпечує вільний прохід монтажних дротів через дотичні монтажні отвори, з властивістю багатоваріантного використання з розділенням блоку окремо на секції із спарених коробок і окремо однієї одинарної коробки і чисельно компоновані їх варіанти.
